Атомно-эмиссионный спектрометр GDS-850A

Атомно-эмиссионный спектрометр GDS-850A



Анализатор LECO GDS-850A – это современный спектрометр, который может решить Ваши комплексные аналитические задачи. Кроме обычного спектрального анализа этот прибор имеет возможность делать прецизионный количественный, послойный, поверхностный анализ для различных матриц черных и цветных металлов, вклю- чая образцы, которые невозможно анализировать на других оптических эмиссион- ных приборах.

Тлеющий разряд дает возможность получать стабильное, однородное возбуждение пробы, в сравнении с другими методами возбуждения – дуга/искра.. Уникальные характеристики делают тлеющий разряд идеальным источником возбуждения для количественного послойного анализа. Процесс катодного уноса частиц (спаттеринга) с поверхности пробы создается в лампе Гримма в разряженной среде аргона. За счет управляемой подачи на поверхность пробы напряжения и тока, с поверхности пробы контролируемо и с определенной скоростью уносятся атомы, которые возбуждаются в плазме аргона, что дает возможность делать послойный анализ. Узкие спектральные линии, созданные тлеющим разрядом, уменьшают взаимовлияние соседних спектральных линий, и как результат мы получаем линейные калибровочные графики. Это обеспечивает высокую точность.

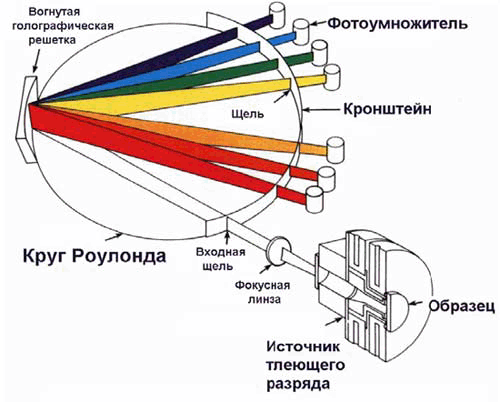

Теория работы

Когда возбужденные с помощью тлеющего разряда атомы переходят на более низкую орбиту, они излучают свет. Каждая излученная длина волны является характерной для каждого атома испустившего ее. Свет фокусируется на входной щели спектрометра и расщепляется на вогнутой голографической решетке в соответствии с длинами волн. После этого через точно установление выходные щели свет попадает на соответствующий элементу фотоумножитель.

Спектрометр GDS-850A состоит из полихроматора Пашена-Рунге с фокусным расстоянием 0.75 метра и фотоумножители в качестве регистрирующих элементов. Конфигурация спектрометра предусмотрена для установки до 58 аналитических каналов. Сканирующая высокоразрешающая входная щель обеспечивает фоновую коррекцию и возможность полисканирования для всех каналов. Дополнительный патентованный источник высокой частоты (U.S. Patent No. 5,408,315) позволяет анализировать токонепроводящие образцы, такие как диэлектрики, металлы покрытые органическим материалом. Этот источник высокой частоты можно использовать как для обычного анализа, так и для поверхностного.

Спецификация

Оптика:
  Горизонтальная вогнутая решетка на круге Пашена-Рунге, вакуумный спектрометр 0.75 м
Дифракционная решетка:
  Голографическая, 2400 штрихов на мм (стандартная поставка)
Опции: 3600 штрихов/мм и 1800 штрихов/мм

Спектральный диапазон:
  Выбранные длины волн от 180 до 800 нм
Детектор:
  Фотоумножители на заданные длины волн, до 58 каналов

Количество каналов:
  Максимум 58 (все каналы имеют фоновую коррекцию и возможность мультисканирования).
С высокочастотным источником - 56 каналов
Разрешающая способность:
  < 0.025 нм по спектральному диапазону

Источник возбуждения:
  источник тлеющего разряда с 4 мм анодом (опция 2.5 и 7мм)
дополнительно RF источник 4 мм и 2 мм
Вакуумная система:
  Двухступенчатые прямомоточные вакуумные насосы для спектрометра и источника возбуждения с аргоновой защитой от масляных испарений
Охлаждение пробы:
  Автоматическое, прижимная шайба с замкнутой водяной системой для тонких и других температурно-чувствительных материалов
Температурная стабильность:
  Автоматически поддерживается на уровне 40 °С с точностью ±0.1 °С
Потребляемые газы:
  Аргон, 99.99%, 2.8 бар
  Сжатый воздух или другой инертный газ, 2.8 бар
Номинальные климатические условия работы:
  Температура: 18–30 °С
  Влажность: 20–80 %
Размеры и вес:
  130 х 140 х 87 см
  621 кг

Выпускаемые модели:

GDS-850a может быть сконфигурирован:
  - с одним или двумя спектрометрами;
  - с высокочастотным источником для токонепроводящих материалов;
  - только для общего химического состава;
  - для общего химического состава с послойным количественным анализом;
  - с вакуумным турбонасосом для элементов с ультрафиолетовым спектром (окно с подогревом)
Дополнительное оборудование и программное обеспечение:
  612-455 Высокочастотный источник для анализа токонепроводящих материалов
  611-518 Набор для послойного количественного анализа
  612-881 Лампа с анодом 2 мм (DC)
  615-763 Лампа с анодом 7 мм (DC)
  612-924 Лампа с анодом 2 мм (RF)
  612-933 Фреза для мягких материалов (4 мм DC-источник)
  612-708 Держатель проб для проволоки 2 мм
  612-798 Держатель проб для брикетов 13 мм
  612-774 Держатель проб для пористых образцов
  612-775 Держатель для TRS Bar
  615-697 Прижимная шайба с открытым охлаждением
  159-091-100 Программное обеспечение для расчета стоимости плавки и рекомендации по составлению шихты
  259-012 Программное обеспечение для идентификации сплавов

Дополнительная информация

PDF-версия описания прибора GDS-850A
Спецификация GDS-850A (PDF-версия)
Дополнительная информация о расходуемых материалах (Reference card) GDS-850A

Список методик и применений (Application notes)

-033 Depth Profile Analysis for Surface Product Quality Control
-050 Analysis of Cobalt Base Alloys
-051 Analysis of Zinc Base Alloys
-052 Analysis of Nickel and Nickel Base Alloys
-071 QDP Quantitative Depth Profile Analysis Hot Dip Galvanization
-072 Quantitative Depth Profile (QDP) Analysis of Aluminum Clad
-102 Adjustment, Improvement, and Control of a Physical Vapor Deposition (PVD) Process Using Quantitative Depth Profile (QDP) Analysis
