Анализаторы азота, кислорода и водорода TCH-600

Анализаторы азота, кислорода и водорода TCH-600



Анализаторы серии TCН-600 для одновременного измерения азота, водорода и кислорода предназначены для анализа различных металлов и неорганических соединений. TCH-600 – идеальный прибор как для заводских лабораторий, так и для исследовательских организаций.

  • Измерение трех газов одним прибором с помощью одного газоносителя - гелия
  • Низкие пределы обнаружения и расширенный аналитический диапазон
  • Оптимальная чувствительность и воспроизводимость
  • Минимальная потребность в обслуживании анализатора
  • Небольшие размеры прибора
  • Использование технологии заранее заложенных методик

  • Новая конструкция инфракрасных ячеек и ячейки теплопроводности
  • Автоматическое определения аналитического диапазона для каждого элемента
  • Возможность анализа проб с большим весом
  • Эксклюзивный сетевой протокол ECLIPSE

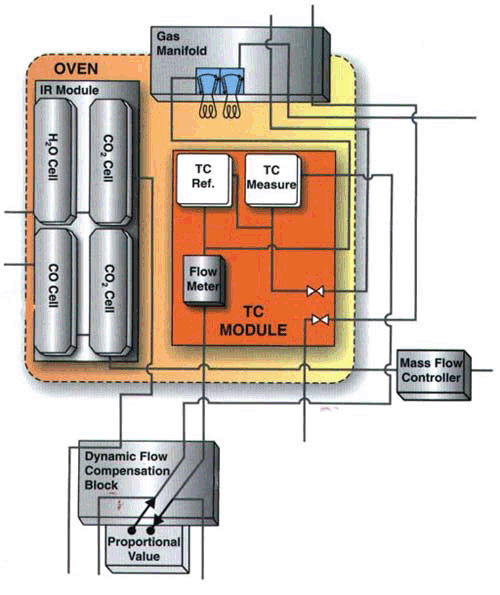

Теория работы

TCH600 - анализатор, построенный на базе встроенного микропроцессора, работающего под управлением программного обеспечения, который одновременно измеряет азот, водород и кислород в большинстве металлов, огнеупорных керамиках и неорганических материалах. В приборе используется метод плавления в потоке инертного газа. Взвешенная проба, помещается в графитовый тигель, изготовленный из графита высокой чистоты и плавится в потоке гелия при температуре достаточной для полного выделения кислорода, азота и водорода. Кислород из пробы, неважно в какой форме он находится в образце, соединяется с углеродом тигля в монооксид углерода СО. Азот находящийся в пробе выделяется в виде молекулярного азота, а водород - в виде молекулярного водорода. Гелий уносит выделившиеся газы из печки.

Измерение кислорода

Кислород измеряется с помощью инфракрасной абсорбции. Газы выделившиеся из пробы сначала попадают в модуль с инфракрасными ячейками и проходят через детекторы СО и СО2. Измеряется кислород представленный в виде СО и СО2. После этого газы проходят через редкоземельную окись меди, которая конвертирует монооксид углерода (СО) в углекислый газ (СО2) , а водород в воду. После этого газы снова попадают в модуль с инфракрасными ячейками и проходит через СО2 ячейку для измерения общего кислорода. Данная конфигурация максимизирует производительность и точность для высоких и низких концентраций кислорода. Анализатор автоматически выбирает оптимальный диапазон измерения.

Измерение азота

Азот измеряется с помощью ячейки теплопроводности. газы проходят через редкоземельную окись меди, которая конвертирует СО в СО2 , а водород в воду, которые удаляются с помощью ловушки заполненной на аскаритом и ангидроном. Газа проходят через ячейку теплопроводности и там производится измерение концентрации азота.

Измерение водорода

Водород измеряется с помощью инфракрасной абсорбции. Газы, выделившиеся из пробы проходят через редкоземельную окись меди, которая конвертирует СО в СО2 , а водород в воду. После этого газы попадают в модуль с инфракрасными ячейками и проходят через H2O ячейку для измерения общего водорода.

Спецификация

Динамич. диапазон при весе пробы 1 гр.*:
  Кислород: от 0.05 ppm до 5.0%
  Азот: от 0.05 ppm до 3.0%
  Водород: от 0.1 ppm до 0.250%
Размеры:
  Измерительный
  блок с печью:
76см х 56см х 56см

Точность**:
  Кислород: 0.025 ppm или 0.5% отн.
  Азот: 0.025 ppm или 0.5% отн.
  Водород: 0.05 ppm или 2.0% отн.
Вес оборудования:
  Измерительный блок: 180 кг
  Общий отгрузочный вес: 250 кг

Читаемость:
  Кислород: 0.001 ppm
  Азот: 0.001 ppm
  Водород: 0.001 ppm
Потребляемая мощность:
  Измерительный блок: 220 В (± 10%) 50 Гц
одна фаза; 40 амп.

Время анализа:
  Кислород: 85 секунд
  Азот: 100 секунд
(включая продувку,
дегазацию, анализ)
  Водород: 90 секунд
(включая продувку,
дегазацию, анализ)
Калибровка:
  Газовая доза или по стандартным образцам
  по одной или нескольким точкам

Вес пробы:
  1 грамм номинально
Метод детектирования:
  Кислород и водород: Нерассеивающаяся инфракрасная ячейка
  Азот: Ячейка теплопроводности
Используемые химические реагенты:
  Ангидрон (Перхлорат магнезии)
  Аскарит (Гидроокись натрия)
  Окись меди
  Металлическая медь (для дополнительной очистки газоносителя)
  Фильтр SupelcoTM
Потребляемые газы:
Газоноситель: Гелий 99.99% 20 psi (1.38 атм)
Аргон 99.99% 20 psi (1.38 атм)
Пневматика: Сжатый воздух, азот или аргон
Калибровочные
газы:
Азот ОСЧ 99.99% 20 psi (1.38 атм)
CO2 99.99% 20 psi (1.38 атм)

Газовый поток:
  Во время анализа: 485 см3 в минуту
  Пневматика: 280 см3

Тип печи:
  Импульсная печь, управляемая по мощности и току. Макс- 7500 Вт

Накопление данных:
  Количество результатов и количество весов проб не ограничено

Принтер/Графопостроитель:
  - Матричный принтер, 300 точек
  - Струйный принтер HP DeskJet
(по заказу покупателя)
Дополнительное оборудование под заказ:

618-424 Автоматический загрузчик и автоочистка:
- 20-позиционная карусель для тиглей;
- 20-позиционная карусель для проб;
- автоматическая очистка верхнего и нижнего электродов
615-970 Автоматическая очистка верхнего и нижнего электродов
575-001-D Газовый редуктор для азота и гелия
615-763 Программное обеспечение SmartLineTM
751-300-D Внешние весы LECO 250 (0.1 мг)
751-200-D Внешние весы LECO 150 (1.0 мг)
611-298-110 Матричный принтер 220 В

  * Диапазон можно расширить уменьшая и увеличивая вес пробы
  ** При калибровке и тестировании по газовой дозе

Дополнительная информация

Анализаторы азота, кислорода и водорода TCH-600
Спецификация TCH-600
Дополнительная информация о расходуемых материалах (Reference card) TCH-600

Список методик и применений (Application notes)

-265 Oxygen, Nitrogen and Hydrogen Determination in Steel and Iron
-267 Oxygen, Nitrogen, and Hydrogen Determination in Refractory Metals
-276 Oxygen and Hydrogen Determination in Copper and Copper Alloys
