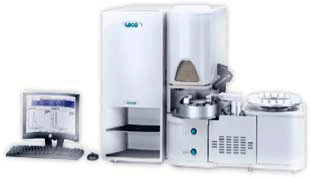

Анализаторы серы и углерода CS-600
Анализаторы серы и углерода CS-600
Анализаторы серии CS-600 построены на базе встроенного микропроцессора, работающего под управлением программного обеспечения, одновременно измеряют серу и углерод в большинстве металлов, огнеупорных керамиках и неорганических материалах.
Комбинация проверенной техники сжигания и последних, прогрессивных достижений новых технологий дает возможность анализировать широкий спектр металлов и неорганических материалов с прекрасной точностью, быстро и без особых усилий. Каждый специалист оценит аналитические качества оборудования LECO, а технических специалистов удивят новые инженерные решения.
- Возможность проверки на утечку отдельных сегментов газового тракта
- Оптимизированная стабильность - требуется реже калибровать анализатор
- Автоматическое определение высокого или низкого диапазона
- Эксклюзивный сетевой протокол ECLIPSE

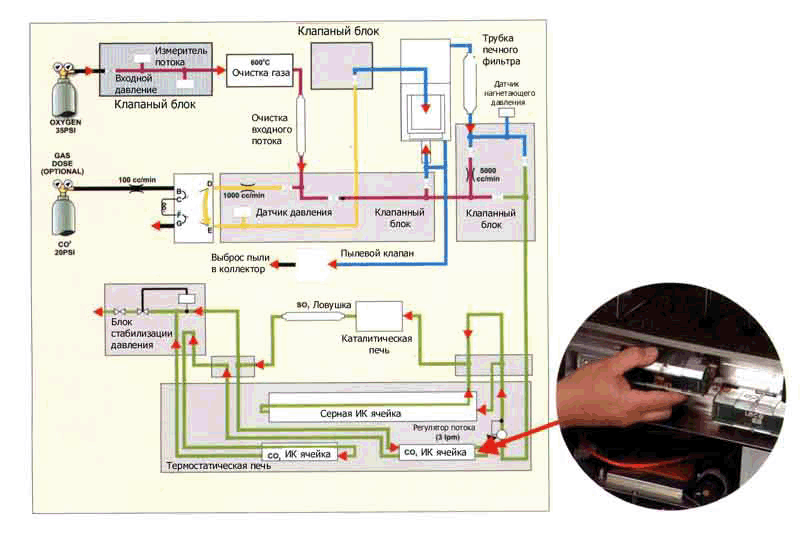

Теория работы
В приборе используется метод сжигания в потоке кислорода. Взвешенная проба (1 грамм) в керамическом тигле сжигается в потоке кислорода. При этом углерод и сера из пробы, неважно в каких формах они находятся в образце, окисляются.
Углерод и сера измеряется с помощью инфракрасной абсорбции. Первоначально углерод окисляется до одноокиси (СО) и, частично, двуокиси - (СО2). Сера окисляется до диоксида (SО2). Газы выделившиеся из пробы сначала проходят через пылевой фильтр и осушающие рефгенты и попадают в модуль с инфракрасными ячейками, где сера измеряется в виде SО2. После этого газы проходят через каталитическую печь, где СО конвертируется в СО2, а SО2 в SО3. SО2 поглощается специальным фильтром. После этого газы снова попадают в термостат и проходит через две СО2 ячейки для измерения низкого и высокого углерода. Измерение углерода проводится в соответствии с выбранным диапазоном. Для измерения низкого углерода используется длинная ячейка, а высокого - короткая. Различные длина кюветы обеспечивает оптимальную разрешающую способность для выбранного диапазона. Данная конфигурация максимизирует производительность и точность для высоких и низких концентраций углерода. Анализатор автоматически выбирает оптимальный диапазон измерения. (СО2) и (SО2) поглощают ИК излучение на определенной длине волны. Энергия этих длин волн поглощается, когда газы проходят через соответствующие ИК ячейки. Изменение энергии ИК излучения регистрируется на детекторах. Поглощение ИК энергии специфично только СО2 и SО2 (в зависимости от ячейки) и это используется для измерения их концентрации. Каждая ячейка имеет как сравнительное, так и измерительное плечи
Спецификация
Динамический диапазон при весе пробы 1 гр.*: | Углерод: | от 0.6 ppm до 6.0% | | Сера: | от 0.6 ppm до 0.4% | | | Размеры: | Анализатор и печь: | 76см х 56см х 56см | | Персональный компьютер: | 43см х 20см х 43см | | Монитор: | 38см х 36см х 41см | |
| | | Точность**: | Углерод: | 0.3 ppm или 0.5% отн. | | Сера: | 0.3 ppm или 0.5% отн. | | | Вес оборудования: | Анализатор и печь: | 170 кг | | Персональный компьютер: | 13.2 кг | | Монитор: | 3.9 кг | | Общий отгрузочный вес: | 238 кг | |
| | | Читаемость: | Углерод: | 0.01 ppm | | Сера: | 0.01 ppm | | | Потребляемая мощность: | Анализатор и печь: | 220 В (± 10%) 50 Гц
одна фаза; макс. 20 амп. | | Персональный компьютер: | 220 В (± 10%) 50 Гц | | Монитор: | одна фаза; макс. 5/3 амп. | |
| | | Время анализа: | Углерод: | 40 секунд | | Сера: | 40 секунд | | | Калибровка:
- Линейная по 1 точке
- Линейная по нескольким точкам или по газовой дозе |
| | | Вес пробы:
1 грамм номинально | | Метод детектирования: | Углерод и сера: | Нискодисперсионная инфракрасная ячейка | | Используемые химические реагенты: | | Ангидрон (Перхлорат магнезии) | | | Аскарит (Гидроокись натрия) | | | Окись меди с редкими землями | | | Платинизированный силикагель | | | Целлюлоза | | | Потребляемые газы: | Газоноситель: | Кислород 99.6% (2.4 атм) | | Пневматика: | Сжатый воздух, азот или аргон | |
| | | Расход газа на один анализ: | Во время анализа: | Кислород - 3 литра | | Пневматика: | 1 литр | | | Тип печи: | | Индукционная печь, 18 МГц/2.2 кВт | |
| | | Накопление данных: | | Ограничивается размером жесткого диска |
Передача данных: | | - RS-232 (входит в стандартную поставку)
- Порт USB |
Клавиатура: | | Внешняя стандартная клавиатура для ПК |
Монитор: | | TFT жидкокриталлический
15-дюймовый монитор |
Внешний ПК: | Персональный ком-тер: | Pentium-IV | | Операционная система: | Microsoft Windows 2000 (XP) |
Принтер/Графопостроитель: | | - Матричный принтер, 300 точек | | | - Струйный принтер HP DeskJet
(по заказу покупателя) | | | Дополнительное оборудование под заказ:
| 603-991-110 | Устройство для передачи данных | | 575-001-D | Газовый редуктор для кислорода | | 639-200-400 | Печь для очистки газа CF-10 | | 751-300-D | Внешние весы LECO 250 (0.1 мг) | | 751-200-D | Внешние весы LECO 150 (1.0 мг) | | 604-570-120 | ADA-200 автоматический дозатор плавня | | 611-298-110 | Матричный принтер 220 В | | 611-499-110 | Струйный принтер HP DeskJet | | 615-763 | Программное обеспечение SmartLine для поддержки модема | | TF-10 | Сдвоенная печь для отжига тиглей | | TF-1 | Печь для отжига тиглей | | | | |
* Диапазон можно расширить уменьшая и увеличивая вес пробы
** При калибровке и тестировании по газовой дозе
Доступные модели
| CS600С Анализатор серы и углерода c операционной системой под Windows®, персональным компьютером и дисплеем | CS600CR Анализатор серы и углерода c операционной системой под Windows® |
| C600С Анализатор углерода c операционной системой под Windows®, персональным компьютером и дисплеем |
C600CR Анализатор углерода с операционной системой под Windows® |
| S600С Анализатор серы c операционной системой под Windows®, персональным компьютером и дисплеем |
S600CR Анализатор серы с операционной системой под Windows® |
